名称：VSSJAFC(CC2F)型可拆式双法兰伸缩接头
型 号：VSSJAFC(CC2F)型
VSSJAFC/CC2F型可拆式双法兰松套传力接头适用范围：VSSJAFC/CC2F型可拆式双法兰松套传力接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。
VSSJAFC/CC2F型可拆式双法兰松套传力接头功能介绍：双法兰松套传力接头，型号VSSJAF(1999标准)或C2F(2002标准)型，由法兰式松套仲缩接头和短管法兰、传力螺杆、等构件组成。它能传递被连接件的压力推力(盲板力)和补偿管路安装误差，不能吸收轴向位移，主要用于与泵、阀门等附件的松套连接。
VSSJAFC/CC2F型可拆式双法兰松套传力接头优点：安装简单方便、方便阀门安装
VSSJAFC/CC2F型可拆式双法兰松套传力接头特点：双法兰连接方式
详细介绍

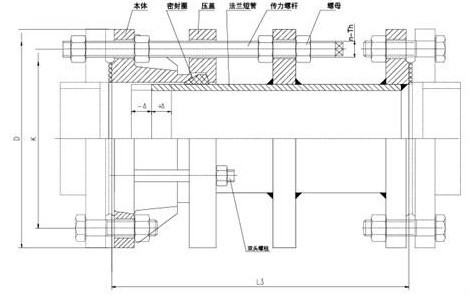

VSSJAFC/CC2F型可拆式双法兰松套传力接头材料表：
序号 | 名称 | 数量 | 材料 |
1 | 本体 | 1 | QT400-15、Q235A、ZG230-450、20 |
2 | 密封圈 | 1 | NBR |
3 | 压盖 | 1 | QT400-15、Q235A、ZG230-450、20 |
4 | 短管法兰 | 1 | Q235A、20、16Mn |
5 | 螺柱 | n | Q235A、35、1Cr18Ni9Ti |
6 | 螺母 | 5n | Q235A、20、1Cr18Ni9Ti |
| VSSJAFC/CC2F型可拆式双法兰松套传力接头技术参数 | |||||||||||
| 公称通径DN | 管子外径 | 外形尺寸 | 法 兰 连 接 尺 寸 | ||||||||
| Dw | L | △L | 0.6MPa | 1.0MPa | |||||||
| D | D1 | n-Th | b | D | D1 | n-Th | b | ||||
| 65 | 76 | 200 | 40 | 160 | 130 | 4-M12 | 16 | 185 | 145 | 4-M16 | 20 |
| 80 | 89 | 190 | 150 | 4-M16 | 18 | 200 | 160 | 8-M16 | 22 | ||
| 100 | 114 | 210 | 170 | 220 | 180 | 24 | |||||
| 125 | 140 | 240 | 200 | 8-M16 | 20 | 250 | 210 | 26 | |||
| 150 | 168 | 265 | 225 | 285 | 240 | 8-M20 | |||||
| 200 | 219 | 320 | 280 | 22 | 340 | 295 | 28 | ||||
| 250 | 273 | 375 | 335 | 12-M16 | 24 | 395 | 350 | 12-M20 | |||
| 300 | 325 | 220 | 50 | 440 | 395 | 12-M20 | 24 | 445 | 400 | 12-M20 | 28 |
| 350 | 377 | 490 | 445 | 26 | 505 | 460 | 16-M20 | 30 | |||
| 400 | 426 | 540 | 495 | 16-M20 | 28 | 565 | 515 | 16-M24 | 32 | ||
| 450 | 480 | 595 | 550 | 615 | 565 | 20-M24 | 32 | ||||
| 500 | 530 | 645 | 600 | 20-M20 | 30 | 670 | 620 | 34 | |||
| 600 | 630 | 240 | 755 | 705 | 20-M24 | 780 | 725 | 20-M27 | 36 | ||
| 700 | 720 | 860 | 810 | 24-M24 | 32 | 895 | 840 | 24-M27 | 40 | ||
| 800 | 820 | 350 | 60 | 975 | 920 | 24-M27 | 34 | 1015 | 950 | 24-M30 | 44 |
| 900 | 920 | 1075 | 1020 | 24-M27 | 36 | 1115 | 1050 | 28-M30 | 46 | ||
| 1000 | 1020 | 1175 | 1120 | 28-M27 | 1230 | 1160 | 28-M33 | 50 | |||
| 1200 | 1220 | 370 | 1405 | 1340 | 32-M30 | 40 | 1455 | 1380 | 32-M36 | 56 | |
| 1400 | 1420 | 1630 | 1560 | 36-M33 | 44 | 1675 | 1590 | 36-M39 | 62 | ||
| 1600 | 1620 | 380 | 1830 | 1760 | 40-M33 | 48 | 1915 | 1820 | 40-M45 | 68 | |
| 1800 | 1820 | 2045 | 1970 | 44-M36 | 50 | 2115 | 2020 | 44-M45 | 70 | ||
| 2000 | 2020 | 400 | 2265 | 2180 | 48-M39 | 54 | 2325 | 2230 | 48-M45 | 74 | |
| 2200 | 2220 | 2475 | 2390 | 52-M39 | 60 | 2550 | 2440 | 52-M52 | 80 | ||
| 2400 | 2420 | 2685 | 2600 | 56-M39 | 62 | 2760 | 2650 | 56-M52 | 82 | ||
| 2600 | 2620 | 450 | 80 | 2905 | 2810 | 60-M45 | 64 | 2960 | 2850 | 60-M52 | 88 |
| 2800 | 2820 | 3115 | 3020 | 64-M45 | 68 | 3480 | 3070 | 64-M52 | 94 | ||
| 3000 | 3020 | 3315 | 3220 | 68-M45 | 70 | 3405 | 3290 | 68-M56 | 100 | ||
| 3200 | 3220 | 3525 | 3430 | 72-M45 | 76 | ||||||
VSSJAFC型可拆式双法兰传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成，它能传递被连接件的压力推力（盲板力）和补偿管路误差，不能吸收轴向位移。重要用于泵、阀门、管路等附件的松套连接。
连接方式：法兰式，工作压力：0.6-1.6MPA，公称通经：100-3200mm，
使用介质：水、污水。使用温度：常温， 密封材料：NBR，
制造标准：GB/T12465-2002 ，
