名称:SSJB-3(BY)型压盖式限位伸缩接头

型 号:SSJB-3(BY)型

价 格:0

BY(SSJB-3)型压盖式松套限位伸缩接头是在AY( SSJB )原有性能的基础上增设限位装置,在最大伸缩量处用双螺母锁定。管道在允许的伸缩量中可以自由伸缩,一旦超过其最大伸缩量就起到限位,这样就有效的确保管道的安全运行,特别适用于有振动或有一定斜度及在拐弯的管路中的连接。两边与管道焊接,安装时松开压盖螺母,调整至安装长度后把两端的短管与管道焊接,最后用对角均匀拧紧螺母,调整好防拉脱螺母即可。安装简要说明:BY(SSJB-3)型压盖式松套限位伸缩接头,适用于两边均与管道焊接,安装时松开压盖螺母,调整至安装长度后把两端的短管与管道焊接,最后用对角法均匀拧紧螺母,调整好防脱螺母即可。 本产品材质可根据用户要求选用,特殊要求可来函来图定制。

           连接方式:焊接,
           工作压力:0.6-1.6MPA,
           公称通经:65-4000mm,
           使用介质:水、污水。
           使用温度:常温,
           密封材料:NBR,
           制造标准:GB/T12465-2002



 详细介绍

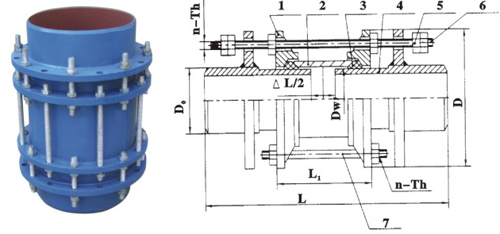

SSJB-3(BY)型压盖式限位伸缩接头


SSJB-3型压盖式限位伸缩接头材料表:



序号
名称
数量
材料
1
压盖
2
QT400-15、Q235A、ZG230-450、20
2
套筒
1
Q235A、20、16Mn
3
密封圈
2
NBR
4
限位短管
2
Q235A、20、16Mn
5
螺母
Tn
Q235A、35、1Cr18Ni9Ti
6
长螺母
n
Q235A、35、1Cr18Ni9Ti
7
螺柱
n
Q235A、35、1Cr18Ni9Ti

SSJB-3(BY)型压盖式限位伸缩接头技术参数:



公称通径DN

管子外径
外形尺寸
伸缩量△L
n-Th
DW
Do
D
L
L1
0.6-1.6MPa
2.5MPa
65
76
76
155
645
180
90
2-M12
2-M12
80
89
89
165
100
108
108
190
2-M16
114
114
195
125
133
133
215
140
140
225
150
159
159
245
2-M16
3-M16
168
168
255
200
219
219
310
645
180
90
2-M16
3-M16
250
276
276
375
3-M20
4-M20
300
325
325
440
655
220
110
5-M20
350
377
377
490
4-M20
400
426
426
540
450
480
480
590
5-M20
6-M20
500
530
530
645
600
630
630
750
700
720
720
850
6-M20
7-M20
800
820
826
965
1075
290
150
6-M24
8-M24
900
920
926
4065
7-M24
9-M24
1000
1020
1026
1165
1200
1220
1226
1365
8-M24
10-M24
1400
1420
1428
1590
9-M27
12-M27
1500
1520
1528
1690
1600
1620
1628
1795
10-M27
14-M27
1800
1820
1828
2000
11-M27
15-M30
2000
2020
2030
2200
12-M27
16-M30
2200
2220
2230
2420
13-M27

2400
2420
2430
2635
14-M30
2600
2620
2630
2835
15-M30
2800
2820
2830
3040
16-M33
3000
3020
3030
3240
17-M33
