名称:VSSJAFG(CF)型单法兰传力接头

型 号:VSSJAFG(CF)型

价 格:0

CF型单法兰松套传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成,它能传递被连接件的压力推力(盲板力)和补偿管路误差,不能吸收轴向位移。重要用于泵、阀门、管路等附件的松套连接。
安装简要说明
    CF型单法兰松套传力接头适用于一面与法兰连接,一面与管道焊接。安装时调节产品两端与管道或法兰的安装长度,安装和焊接完毕后,对角依次均匀拧紧压盖螺栓,使其成为一个整体,并有一定的位移量,方便安装维修,可根据现场尺寸进行调整。在工作时可以把轴向推力传递至整个管道。
传力接头分类有:
    单发兰松套传力接头、双法兰松套传力接头、可拆式双法兰松套传力接头。
传力接头材质:主要有Q235碳钢、不锈钢、铸钢、球墨铸铁等。不同的用途选用不同的材质和型号。

 详细介绍

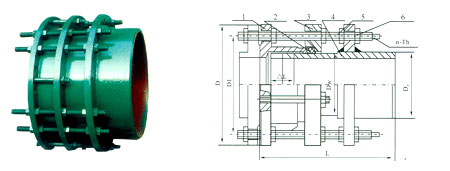

CF型单法兰松套传力接头

VSSJAFG(CF)型单法兰松套传力接头

序号名称数量材料
1本体1QT400-10、Q235A
2密封圈1NBR
3压盖1QT400-10、Q235A
4限位短管1Q235A
5螺栓nQ235A、35#
6螺母TnQ235A、20#

主要连接尺寸

公称通径
                       DN
管子外径 Dw外形尺寸法兰连接尺寸
DwD0L△L0.6MPa1.0MPa
DD1n-ThbDD1n-Thb
657676400401601304-M12161851454-M1220
808989401901504-M16182001608-M1622
100114114402101704-M16182201808-M1624
125140140402402008-M16202502108-M1626
150168168402652258-M16202852408-M2026
200219219403202808-M16223402958-M2028
2502732734037533512-M162439535012-M2028
3003253254205044039512-M202444540012-M2028
3503773775049044512-M202650546016-M2030
4004264265054049516-M202856551516-M2432
4504804805059555016-M202861556520-M2432
5005305305064560020-M203067062020-M2434
6006306304405075570520-M243078072520-M2736
7007207205086081024-M243289584024-M2740
8008208206006097592024-M2734101595024-M3044
900920920601075102024-M27361115105028-M3046
100010201020601175112028-M27361230116028-M3350
120012201220620601405134032-M30401455138032-M3656
140014201428601630156036-M33441675159036-M3962
160016201628630601830176040-M33481915182040-M4568
180018201828602045197040-M36502115202044-M4570
200020202030650602265218048-M39542325223048-M4574
220022202230602475239052-M39602550244052-M5280
240024202430602685260056-M39622760265056-M5282
260026202630750802905281060-M45642960285060-M5288
280028202830803115302064-M45683180307064-M5294
300030203030803315322068-M45703405329068-M56100
320032203230803525343072-M4576

注:本尺寸综合GB/T12465-2002标准
