名称:XB圆形风道纤维织物补偿器

型 号:XB矩形风道纤维织物补偿器

价 格:0

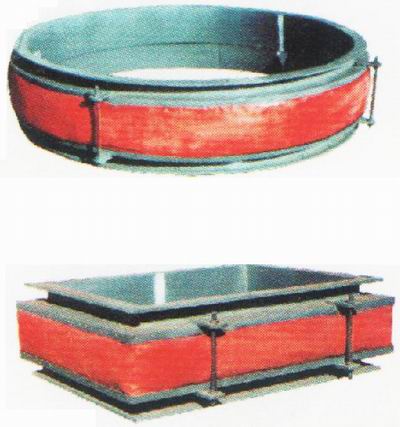

风道纤维织物补偿器从形状上分为XB圆形风道纤维织物补偿器和XB矩形风道纤维织物补偿器,织物补偿器分为FDZ、FVB、FUB、XB四种型号,由橡胶和橡胶一纤维织物复合材料、钢制法兰、套筒、保温隔热材料组成,主要用于各种风机、风管之间的柔性连接,其功能是减震、降噪、密封、耐介质、便于位移和安装,是环境保护领域中一种极为理想的减震、降噪、消烟除尘的最佳配套件。

XB型圆形风道纤维织物补偿器的介绍:
1、补偿热膨胀:可以补偿多方向,大大优于只能单式补偿的金属补偿器。
2、补偿器安装误差:由于管道联接过程中,系统误差在所难免,纤维补偿器较好的消除安装误差。
3、消声隔振:纤维织物、保湿棉本身具有吸声、隔振功能,能有效地减少锅炉、风机等系统的噪声和振动。
4、无反推力:由于主体材料为纤维织物、无力的传递,用纤维补偿器可简化设计、避免使用大的支座,节省大量的材料和劳动力。
5、良好的耐高渐、耐腐蚀性,使用的氟塑料、有机硅材料具有较好的耐高温和耐腐蚀性。
6、密封性好:有比较完善的生产装配系统,纤维补偿器基本无泄漏。
7、体轻、结构简单、安装维修方便。
8、价格低于金属补偿器,质量优于进口产品,价格是进口产品的1/2-1/5。



 详细介绍

风道纤维织物补偿器设计温度下的材料等级
1 T≤350℃ A Ⅰ Q235A Q235A 隔热保温层填充硅酸铝纤维棉,耐热衬里采用迷宫式结构
2 350℃<T<650℃ B Ⅱ Q235、16Mm 16Mm
3 650℃<T<1200℃ C Ⅲ 16Mm 16Mn

风道纤维织物补偿器结构层详解
Ⅰ类圈带为: Ⅱ类圈带为: Ⅲ类圈带为:
面层硅橡胶玻璃纤维织物布; 面层硅橡胶玻璃纤维织物布; 面层硅橡胶玻璃纤维织物布;
第二层为夹丝玻璃纤维布; 第二层为工业用帆布; 第二层为工业用帆布;
第三层为石棉帘布 第三层为石棉帘布; 第三层为硅酸铝玻璃纤布;
第四层为聚乙烯薄膜 第四层为玻璃纤维毯; 第四层为石棉布;
第五层为石棉毯 第五层为石棉布 第五层为含锆玻璃纤维毯;
第六层为不锈钢金属丝网。 第六层为夹丝玻璃纤维布; 第六层为夹丝玻璃纤维布;
第七层为不锈钢金属丝网。 第七层为不锈钢金属丝网。 第七层为不锈钢丝

风道纤维织物补偿器应用范围
1、热电厂(1)汽机(2)锅炉(3)除尘;2、水泥厂;3、钢铁厂、熔炼炉、焚烧炉;4、热电厂及核电站;5、空调送风系统;6、玻璃及矿棉业;7、石油化工企业;8、空气及煤气清洁厂;9、风机厂;10、铝厂和碳素厂。 11. 石油化工企业及在工业中一切具有压力及要求高度柔软灵活性,必须安装补偿器的地方。

风道纤维织物补偿器安装要求
1、法兰螺栓应逐步均匀地加压拧紧,所有螺丝栓松紧度尽可能一致。使用条件恶劣的场合,除加平垫外可加弱簧垫圈,以防螺母松动。
2、补偿器与配套平焊法兰之间应按工作温度选用相应橡胶石棉垫片。
3、在试行时,应将补偿器限位螺丝作适当调整,便于产品伸长或压缩。
4、焊管连接时,应将限位螺丝适当松动,防止将补偿器限位板拉弯或产品变形。
5、焊接作业时作遮盖物遮住橡胶(织物)表面,防止焊渣损伤产品。
XB型风道纤维织物补偿器(圆形)材料表

序号

名称

材料

数量

1

法兰

Q253 A3

2

2

内套筒

A3

1

3

外套筒

A3

1

4

纤维织物

玻纤布

1

5

隔热层

岩棉、石棉绒

适量

6

限位器

Q235 35#螺栓

4-12

7

螺栓

35#

定量



各种安装长度位移补偿量

安装长度

L



横向位移

角向位移

压(-

伸(+

圆形

矩形

300

-30

+10

15

11

8

350

-45

+15

23

16

8

400

-60

+20

30

21

8

450

-75

+25

37

26

8

500

-90

+30

45

31

10

550

-105

+35

53

37

10

600

-120

+40

60

43

10

650

-135

+45

68

48

10

700

-150

+50

75

53

10

750

-165

+55

83

59

12

800

-180

+60

90

64

12

850

-195

+65

98

69

12

900

-210

+70

105

74

15

950

-225

+75

112

79

15

1000

-240

+80

120

85

15

注:用户如需超出表安装长度,仍可设计制造。
