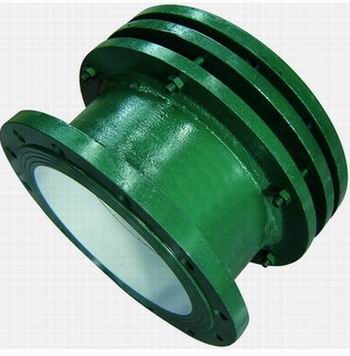

名称:SSQ-1型套管式伸缩器

型 号:SSQ-1型

价 格:0

SSQ-1型套管式伸缩器也称伸缩节、膨胀节、补偿器。套管式伸缩器在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能极大的方便阀门管道的安装与拆卸,在管道允许伸缩量中可以自由伸缩,一旦越过其最大伸缩量就起到限位的作用,确保管道的安全运行。

SSQ-1型套管式伸缩器详细说明:
           1. 套管式伸缩器该产品为各种给排水管道、水塔、水泵、水表、阀门的安装拆换提供了极大方便,给长距离管路因温差伸缩起到了很好的调节作用。
           2. 套管式伸缩器该产品内管材分为铸铁(HT)、镀锌(DX)和钢制(SF)三种。工作压力分 PN6 、 PN10 、 PN16 三种。
           3. 套管式伸缩器安装前须松开压盘螺栓,将该产品拉至安装长度,然后用对角法拧紧,切勿压偏,如架空使用,两端须安装相应的固定支架。
           4. 法兰连接采用 GB4216.3 - 4126.5 标准。
           5. 如选用其它规格可另行生产。



 详细介绍






SSQ-1型套管式伸缩器设计安装数据表

公称通径
           DN(mm)
最小长度
           (mm)
安装长度
           (mm)
最大长度
           (mm)
伸缩量
40
130
150
170
40
50
135
155
175
40
65
150
175
200
50
80
170
200
230
60
100
170
205
240
70
125
190
225
260
70
150
210
250
290
80
200
220
260
300
80
250
235
275
315
90
300
235
280
325
90
350
250
295
340
90
400
260
305
350
90
450
260
305
350
90
500
270
315
360
100
600
280
330
380
100
700
300
350
400
100
800
330
380
430
100
900
330
380
430
100
1000
350
400
430
100
1200
350
400
450
100
1400
390
445
450
110
1600
410
465
500
110
1800
430
485
520
110
2000
450
510
540
120
2200
480
545
570
130
2400
500
570
610
140
2600
540
615
640
150
2800
580
660
690
160
3000
650
750
740
200
