名称:SSJB(AY)型压盖式伸缩接头

型 号:SSJB(AY)型

价 格:0

    SSJB/AY型压盖式松套伸缩接头安装简要说明:SSJB/AY型压盖式松套伸缩接头适用于两边与管子插接,勿需焊接,结构合理,密封可靠,安装快速方便。SSJB/AY型压盖式松套伸缩接头所用法兰,其连接尺寸密封面按照国标船用连接尺寸和密封面。若需要其他连接尺寸法兰,订货时须说明。
    安装注意事项:SSJB(AY)型压盖式松套伸缩接头适用于两边与管子插接,无需焊接,机构合理,密封可靠,安装快捷方便。SSJB-3型压盖式限位伸缩接头安装在管道上后,拧紧螺母弹性密封圈,在螺母压盖的作用下依靠相互斜度,紧压在管子外圈密封和连接作用。当温度变化时管子能在接头中间自由的伸缩,当地基下沉,管子能偏斜,并确保密封无渗漏,从而起到自动补偿之目的。
    SSJB(AY)型压盖式松套伸缩接头性能特点:SSJB(AY)型压盖式松套伸缩接头是在松套伸缩接头原有性能的基础上,增设限位装置,在压盖式松套限位伸缩接头最大伸缩量处用双螺母锁定。这样就实现管道在允许的伸缩量中可以自由伸缩,一旦超过压盖式松套限位伸缩接头最大伸缩量,就起到限位,这样就有效的确保压盖式松套限位伸缩接头管道的安全运行,特别适用于有震动或有一定斜度及在拐弯的管路中的选择。
    伸缩接头分两种:
1、松套伸缩接头有:螺母松套伸缩接头AL、压盖松套伸缩接头AY、法兰松套伸缩接头AF.
2、松套限位伸缩接头有:单法兰松套限位伸缩接头BF、双法兰松套限位伸缩接头B2F、可拆双法兰松套传力接头CC2F.
松套伸缩接头由本体、密封圈、压紧构件组成的松套连接管道的装置。主要用于吸收轴向位移,而不能承受压力推力的补偿接头。
松套限位伸缩接头由松套伸缩接头和限位短管等构件组成。它能防止管道因超量位移导致补偿接头的泄露或损坏,主要用于在允许位移范围内吸收轴向位移和承受压力推力的管道松套连接。

 详细介绍

SSJB(AY)型压盖式伸缩接头

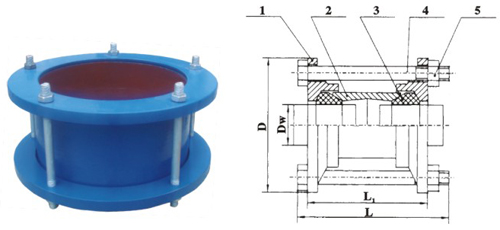

SSJB型压盖式松套伸缩接头材料表:



序号名称数量材料
1压盖2QT400-15、Q235A、ZG230-450、1Cr13、20
2套筒1Q235A、20、16Mn、1Cr18Ni9Ti
3密封圈2NBR、CR、FPM、NR
4螺柱nQ235A、35、1Cr18Ni9Ti
5螺母nQ235A、20、1Cr18Ni9Ti

SSJB型压盖式松套伸缩接头基数据表:



公称通径DN管子外径DW外形尺寸n-Th
L1LD0.25-1.6Mpa2.5-6.4Mpa
65761802081554-M124-M12
8089165
1001081904-M16
114195
125133215
140225
1501592202454-M166-M16
168255
200219310
2502732233756-M208-M20
300325220273440
3503554708-M2010-M20
377490
400406520
426540
45045757010-M2012-M20
480590
500508625
530645
60061O730
630750
70072085012-M2014-M20
80082029035596512-M2416-M24
900920106514-M2418-M24
100010201165
12001220136516-M2420-M24
14001420377159018-M2424-M27
150015201690
16001620179520-M2728-M27
18001820200022-M2732-M30
20002020220024-M2732-M30
22002220400242026-M30
24002420263528-M30
26002620400283530-M30
28002820304032-M33
30003020324034-M33
32003220344036-M33
34003420490364038-M33
36003620386040-M33
